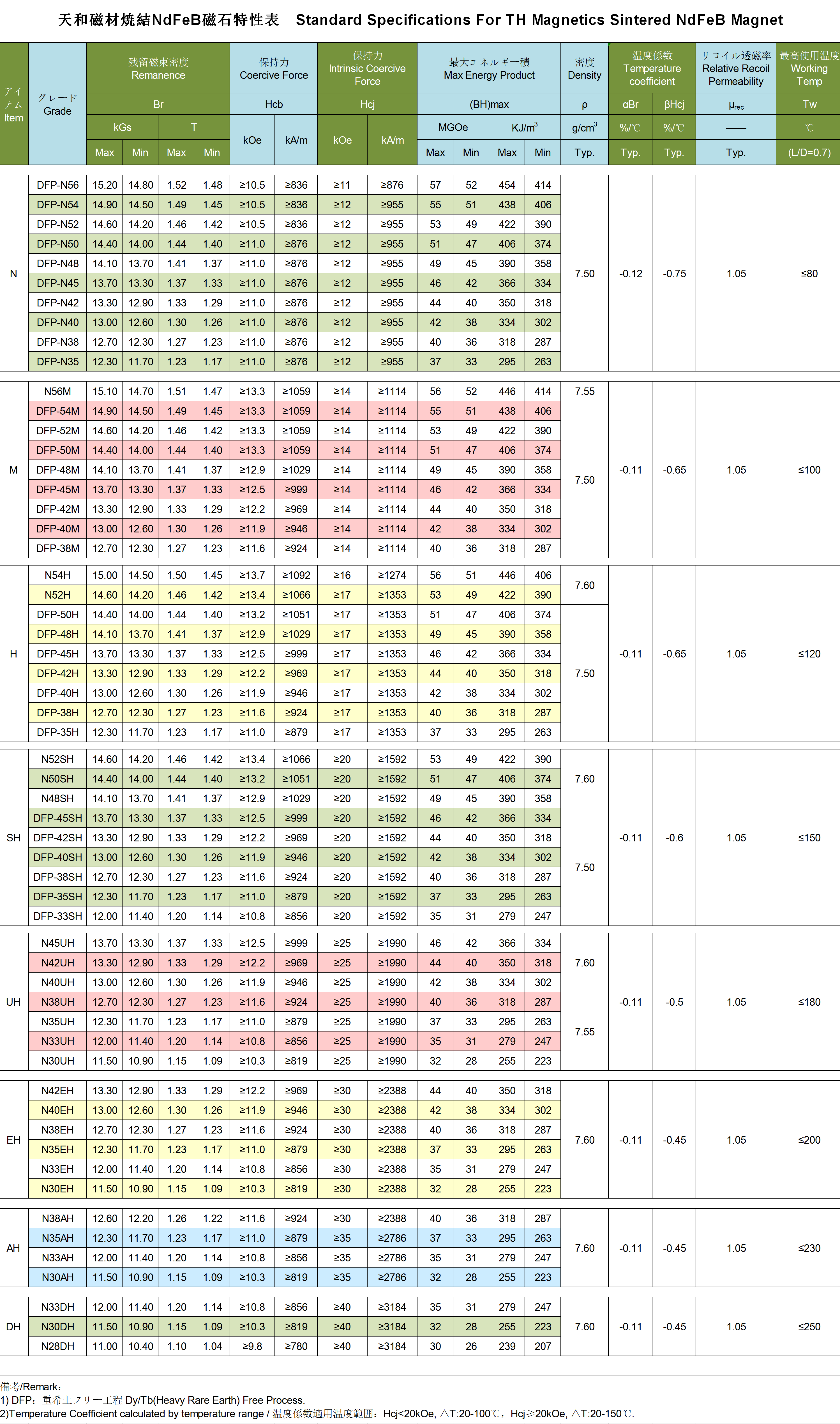

| 項目 | パラメータ | 參考値 |
| その他磁気特性 | Bｒ溫度係數(shù) (α(Br))/(%/K) | -0.08～-0.12 |
| 保磁力溫度係數(shù)(β(Hcj))/(%/K) | -0.42～-0.70 |
| キュリー溫度 (Tc)/(°C) | 310～380 |
| リコイル透磁率 (μrec)/(-) | 1.05 |
物理特性 | 密度/(g/cm3) | 7.45～7.70 |
| ビッカース硬さ/(Hv) | 650 |
| 電気比抵抗/(μΩ?m) | 1.4 |
| 圧縮強さ/(MPa) | 1050 |
| 引張強さ/(MPa) | 80 |
| 曲げ強さ 熱伝導率/(MPa) | 290 |
| 熱伝導率/(W/(m?K)) | 6～8 |
| ヤング/(GPa) | 160 |
| 熱膨張係數(shù)（磁化垂直方向）/(10-6/K) | -1.5 |
| 熱膨張係數(shù)（磁化平行方向）/(10-6/K) | 6.5 |
これらの規(guī)格値は予告無しに変更することがあります
| 寸法範囲(mm) | 平面寸法(mm) | 平行度(mm) | 直角度(mm) |
| 0.5≤L≤10 | ±0.03 | ±0.03 | 相鄰面<0.3度 |
| 10≤L≤50 | ±0.05 | ±0.05 |
| L>50 | ±0.1 | ±0.1 |
| 寸法範囲(mm) | 真円度(mm) | 公差(mm) | 平行度(mm) |
| 1≤D≤5 | ±0.02 | ±0.02 | ±0.02 |
| 5≤D≤25 | ±0.03 | ±0.05 | ±0.03 |
| 25≤D≤50 | ±0.05 | ±0.05 | ±0.05 |
| D>50 | ±0.05 | ±0.1 | ±0.1 |
| 寸法範囲(mm) | 真円度(mm) | 公差(mm) | 平行度(mm) |
| 1≤d≤3 | ±0.02 | ±0.02 | ±0.02 |
| 3≤d≤5 | ±0.04 | ±0.03 | ±0.02 |
| 5≤d≤15 | ±0.05 | ±0.05 | ±0.03 |
| d>15 | ±0.1 | ±0.05 | ±0.1 |
| 項目 | 寸法範囲(mm) | 公差(mm) |
| 厚さ | T≤10 | ±0.04 |
| 10<T≤25 | ±0.05 |
| 長さ | L≤10 | ±0.03 |
| 10< L≤25 | ±0.03 |
| 25< L≤63 | ±0.04 |
| L>63 | ±0.06 |
| 寸法範囲 | W>63 | ±0.05 |
| W>63 | ±0.06 |

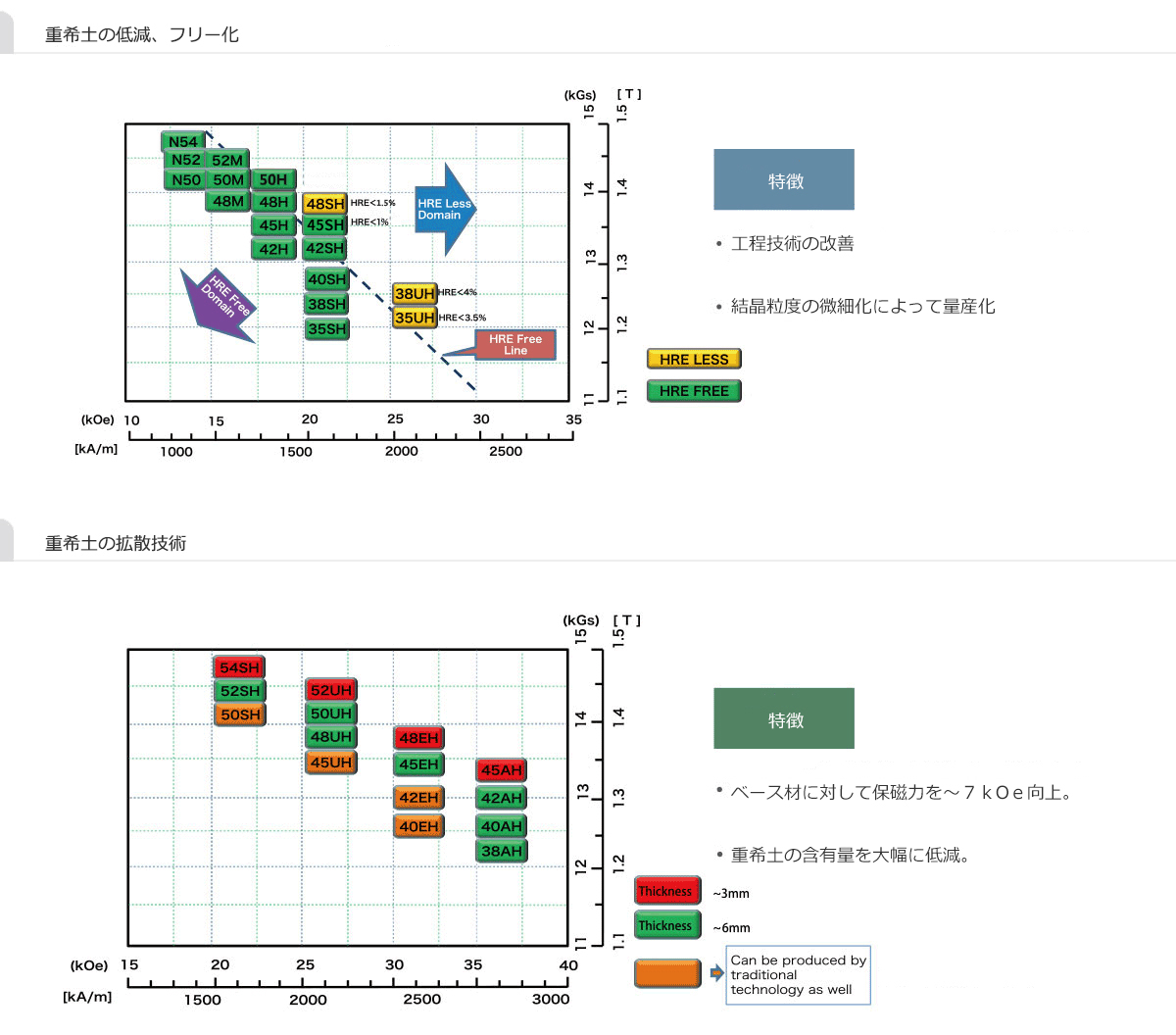

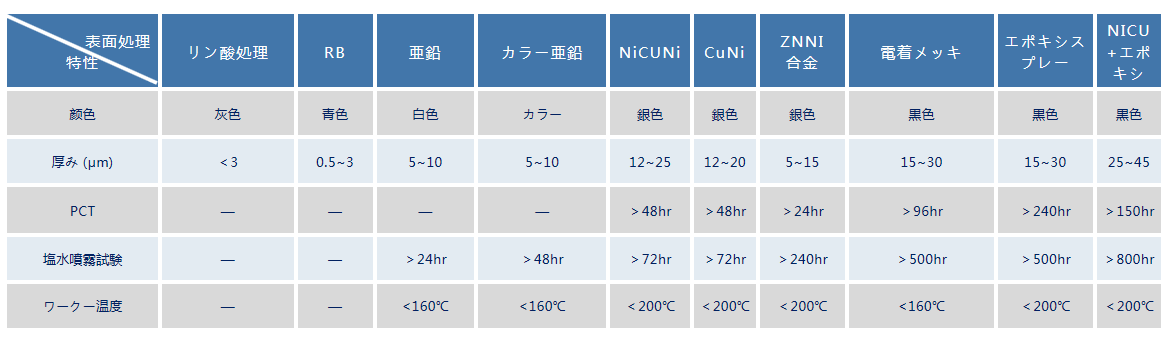

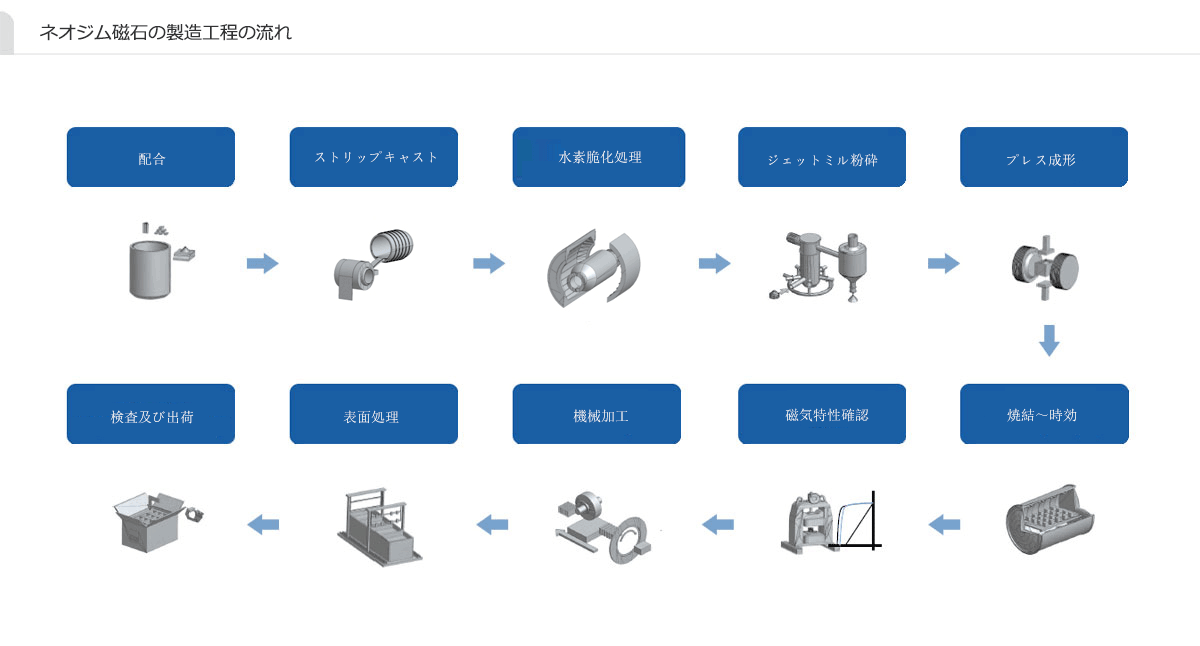

ネオジム磁石は腐食されやすいため、一般的には表面処理を行います。通常に使われる表面処理方法としてはユニクロメッキ、有色クロメート処理、ニッケルメッキ、二層ニッケルメッキ、錫メッキ、NiCuNiメッキ、エポキシコード；（下地処理）リン酸塩処理などがあります。
>> 下地処理：リン酸塩処理、RB
>> 無機系コーティング：ユニクロメッキ、カラー亜鉛メッキ、ニッケルメッキ、NICUNIメッキ、ZnNi合金メッキ
>> 有機系コーティング：電著メッキ、エポキシスプレー
低環(huán)境負荷、省資源、省エネルギーなど、持続可能な循環(huán)型社會の実現(xiàn)に向けて、ネオジム製品はEV/HEVモーター、EPSモーター
、エアコンコンプレッサー、風力発電
、エレベーター用モーターなど様々な産業(yè)用機器分野に広く使用されています
。
