PVDF管（聚偏氟乙烯管）專業介紹
PVDF管是以聚偏氟乙烯（Polyvinylidene Fluoride）為主要原料制成的高性能工程塑料管道，憑借其優異的綜合性能，已成為腐蝕性介質輸送系統的首選管材之一。
材料特性
PVDF管具有以下突出特性：
- 卓越的耐化學性：可耐受大多數強酸、強堿及有機溶劑，包括70%硫酸、37%鹽酸和40%氫氧化鈉等腐蝕性介質
- 優異的耐溫性能：長期使用溫度范圍-40℃至140℃，短期可承受150℃高溫
- 良好的機械強度：拉伸強度45-55MPa，彎曲強度60-75MPa，兼具剛性和韌性
- 突出的耐候性：抗紫外線性能優異，戶外使用壽命可達15年以上
- 優異的電氣性能：體積電阻率>101?Ω·cm，介電強度20-25kV/mm

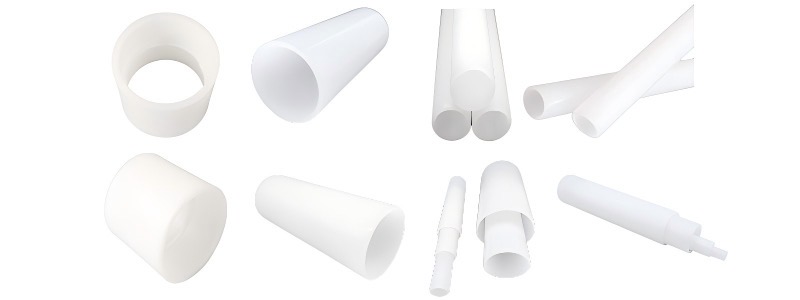

產品類型
根據應用需求，PVDF管主要分為：
1. 標準級PVDF管：基礎型號，適用于一般腐蝕性介質輸送
2. 玻纖增強PVDF管：添加30%玻璃纖維，機械強度提升50%以上
3. 導電PVDF管：具有抗靜電功能，表面電阻可調
4. 超純PVDF管：金屬離子含量<50ppb，適用于半導體行業
主要應用領域
- 化工行業：酸、堿等腐蝕性介質輸送系統
- 電子行業：超純水輸送、化學品分配系統
- 環保工程：廢水處理、廢氣凈化裝置
- 醫藥食品：制藥設備、食品加工管道
- 新能源：鋰電池電解液輸送系統
安裝與維護
PVDF管可采用以下連接方式：
- 熱熔對接：適用于DN20-DN315管徑
- 法蘭連接：適用于DN50-DN400管徑
- 承插焊接：適用于小口徑管道
安裝時需注意：
- 支架間距不超過1.5m（DN50以下）
- 熱膨脹補償（膨脹系數0.12mm/m·℃）
- 壓力測試應為工作壓力的1.5倍
質量認證
PVDF管已通過多項國際認證：
- 飲用水認證：NSF/ANSI 61
- 食品接觸認證：FDA 21 CFR 177
- 半導體標準：SEMI F57
- 阻燃認證：UL94 V-0
隨著材料技術的進步，PVDF管在新能源、半導體等新興領域的應用不斷擴大。其優異的耐腐蝕性能和相對金屬管道的成本優勢，使其在化工防腐領域具有廣闊的發展前景。
基礎物性參數表
性能指標 |
標準級 |
玻纖增強級 |
導電級 |
超純級 |
測試標準 |
密度(g/cm3) |
1.78 |
1.85 |
1.82 |
1.77 |
ISO 1183 |
拉伸強度(MPa) |
48 |
75 |
52 |
50 |
ISO 527 |
爆破壓力(MPa) |
12.5 |
18.0 |
14.0 |
13.0 |
ISO 1167 |
熱導率(W/m·K) |
0.19 |
0.25 |
0.22 |
0.18 |
ASTM E1530 |
維卡軟化點(℃) |
140 |
155 |
145 |
142 |
ISO 306 |
標準規格尺寸
公稱直徑
外徑
壁厚
承壓等級(PN)
16
16.0±0.2
1.5±0.2
6.3
20
20.0±0.3
1.9±0.2
6.3
25
25.0±0.3
2.3±0.3
6.3
32
32.0±0.3
2.9±0.3
6.3
40
40.0±0.4
3.7±0.4
6.3
50
50.0±0.5
4.6±0.5
6.3
耐化學性能
化學介質
濃度
耐溫(℃)
耐受性
硫酸
≤70%
60
優
鹽酸
≤37%
80
優
硝酸
≤40%
40
良
氫氧化鈉
≤40%
80
優
丙酮
100%
25
可
乙醇
100%
60
優
管材規格參數
公稱直徑 |
外徑公差 |
壁厚系列 |
圓度公差 |
直線度(mm/m) |
10-32 |
±0.2 |
1.5/2.0/3.0 |
0.5% |
≤2 |
40-63 |
±0.3 |
2.0/3.0/4.0 |
0.4% |
≤1.5 |
75-160 |
±0.5 |
3.0/4.0/6.0 |
0.3% |
≤1 |
200-400 |
±0.8 |
5.0/8.0/10.0 |
0.2% |
≤0.8 |
