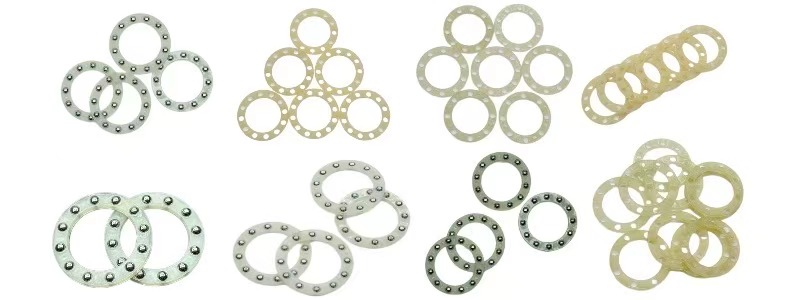

PA66軸承墊片加鋼珠
這個名稱描述的通常不是一個標準件，而是一種自定義或特定用途的組件。它本質上是一個由 PA66（尼龍66）工程塑料制成的保持架（或基體），其中預埋或壓入了鋼珠。
您可以將其理解為一個 “自帶滾動點的耐磨墊片” 或 “一體式微型滾動軸承墊片”。
結構與工作原理
這種組件通常的結構是：
1. PA66基體（墊片）：一個由PA66注塑成型的圓環形、片狀或特定形狀的零件。其上會設計有精密的孔位或凹槽。
2. 鋼珠（滾珠）：多個標準精度的金屬（通常是高碳鉻軸承鋼GCr15，即52100鋼）滾珠，被均勻地嵌入到PA66基體的孔位中。
工作原理：
它被安裝在兩個需要相對旋轉或移動的部件之間（例如，一個旋轉平臺和固定底座之間）。傳統的塑料墊片是滑動摩擦，而這個組件通過**鋼珠的滾動**來代替滑動摩擦，從而極大地降低了旋轉運動的阻力、摩擦力和磨損。
核心功能與優勢
這種設計巧妙地結合了PA66材料和鋼珠的各自優點：
來自PA66基體的優勢：
耐磨與自潤滑：PA66本身耐磨且具有自潤滑性，保護了對磨部件。
重量輕：大幅減輕部件重量，有利于輕量化設計。
減震降噪：尼龍能吸收振動和噪音，使運行更平穩安靜。
耐腐蝕：不銹蝕，耐多種化學品（如油脂）。
電絕緣：適用于需要絕緣的場合。
成本低：一次性注塑成型，比制造全金屬的同類零件成本更低。
來自鋼珠的優勢：
極低的滾動摩擦：將滑動摩擦轉變?yōu)闈L動摩擦，摩擦力矩顯著減小，操作更省力。
高承載能力：鋼珠可以承受較高的壓力和載荷。
高精度：保證運動的平穩性和精確性。
組合后的綜合優勢：
1. 超低摩擦運動：實現非常順暢的旋轉或擺動。
2. 簡化設計：無需單獨設計復雜的軸承安裝位，只需一個簡單的安裝槽即可實現旋轉功能。
3. 節省空間：結構非常緊湊，特別適用于空間受限的薄型設計。
4. 無需維護：通常自帶潤滑（PA66的自潤滑性），無需額外加油維護。
5. 降低綜合成本：省去了標準軸承、安裝座和復雜的機加工費用。
常見應用場景
這種組件常用于需要低成本、輕量化、緊湊型旋轉解決方案的場合，例如：
汽車零部件：變速箱換擋機構、旋轉座椅底座、方向盤調節機構、油門踏板等。
家用電器：
微波爐：用于微波爐轉盤底部，承托玻璃盤并使其輕松旋轉。
洗碗機：用于噴淋臂底部，減少旋轉阻力。
洗衣機：用于某些型號的分配器蓋或控制面板的開啟機構。
辦公家具：旋轉椅的底座旋轉機構。
工業設備：輕型旋轉平臺、轉臺、工裝夾具的旋轉部分。
電子產品：無人機云臺、攝像機 pan-tilt 機構的旋轉支撐。
與傳統標準軸承的區別
| 特性 |
PA66墊片加鋼珠 |
標準滾動軸承（如深溝球軸承） |
| 結構 |
非標準件，結構簡單，一體式 |
標準件，由內外圈、保持架、滾珠、密封件等組成 |
| 承載 |
通常承受較輕的軸向載荷和傾覆力矩 |
能承受較高的徑向和軸向載荷 |
| 精度 |
一般，用于精度要求不高的場合 |
精度高（P0, P6, P5等），適用于精密傳動 |
| 安裝 |
非常簡單，直接放入槽中 |
需要精確的軸和軸承座配合，安裝要求高 |
| 成本 |
非常低 |
相對較高 |
| 適用場景 |
低負載、低轉速、追求成本和空間的場合 |
高負載、高轉速、高精度的核心傳動部位 |
PA66軸承墊片加鋼珠是一種創新且實用的功能性復合組件。它不是一個標準的軸承，而是一個利用滾動摩擦原理工作的特種墊片。其核心價值在于：
功能上：用最簡單的結構實現了滑動到滾動摩擦的轉換。
設計上：極大地簡化了結構，節省了安裝空間。
經濟上：提供了極低的制造成本和裝配成本的解決方案。
當您在微波爐轉盤或辦公轉椅中感受到順滑的旋轉時，很可能就是這個小部件在發揮作用。
